Heda Hybridbjälklag – nästa generations bjälklag

Rätt material på rätt plats. Rätt teknik i rätt tid. Framtiden är hybrid, oavsett om det handlar om arbetsliv, färdmedel eller byggteknik. Heda Hybridbjälklag är en teknisk innovation som kombinerar de bästa egenskaperna från trä och betong för att möta kraven på ett hållbart och resurseffektivt byggande. Upplev nästa generations bjälklag från Heda.

Bjälklaget för framtidens bostadsutvecklare

Heda Hybridbjälklag är ett lägenhetsskiljande bjälklag som kombinerar de goda egenskaperna från både lättare och tyngre stomsystem. Samverkansbjälklaget av trä och betong uppfyller gällande ljud- och brandkrav och tillåter ett lägre klimatavtryck till en lägre kostnad i trä- och betongstommar.

REI 60

Med normal komplettering av Hybridbjälklaget uppfylls brandkrav motsvarande REI 60.

Spännvidd upp till 8 meter

Byggelementen kan anpassas för en spännvidd från 2 meter upp till 8 meter med en höjd från 260 millimeter till 485 millimeter.

Ljudklass B

Hybridbjälklaget har goda ljud- och vibrationsegenskaper. Efter komplettering nås ljudklass B redan vid bygghöjd 313 millimeter.

Fuktsäkert

Den övre betongplattan regnsäkrar konstruktionen under byggfasen. Åldersbeständig tejp förhindrar fukttransport mellan betong och trä.

Hög böjstyvhet

Genom samverkan mellan materialen säkerställs en hög böjstyvhet, vilket bidrar till motståndskraft mot besvärande svikt och vibrationer samt hög bärförmåga.

21 kg CO2-ekv per m²

En optimerad andel betong i konstruktionen ger en låg klimatpåverkan helt i klass med traditionella träbjälklag. Till en bråkdel av kostnaden.

Stämpfritt

Det prefabricerade bjälklaget är självbärande direkt från fabrik, utan behov av tidskrävande stämpning.

Snabbt montage

De prefabricerade elementen levereras redo för montage med kran. 80 m² bjälklag monteras enkelt under 60 minuter.

Kostnadseffektivt

Ett lågbyggande och lättmonterat bjälklagselement som efter enkel komplettering ger goda brand- och ljudegenskaper och möjliggör hög kostnadseffektivitet för flervåningshus.

80% lägre utsläpp av CO2-ekv per m²

Vi har tillverkat banbrytande byggelement och bjälklag i Hedared i över 50 år. Heda Hybridbjälklag är vår senaste innovation. Bjälklaget tillverkas av trämaterial från västsvenska skogar samt grus, sand och stenmaterial från våra egna täkter i Sjuhäradsbygden. Det är en tillverkningprocess med full spårbarhet som i snitt minskar utsläppen av CO2-ekv per m² med 80 procent* jämfört med betongbjälklag.

*Läs om klimat- och miljöpåverkan

NCC väljer hybridbjälklag för utbyggnaden av äldreboendet Åkervallen i Motala

Plattbärlag var den ursprungliga tanken. Men för de 18 nya lägenheterna på Åkervallens äldreboende i Motala valde byggentreprenören NCC ett hybridbjälklag till stommen i trä, en lösning som gav mersmak, enligt platschef Mikael Lindberg.

Läs mer om projektet

De höga kraven på ljud- och brandskydd avgjorde – PEAB valde hybridbjälklag i ny lågenergibyggnad

Nybyggnationen av Attarps LSS-boende i Bankeryd ställde höga krav på brandskydd och korta ledtider. I projekteringen av byggnaden med två plan och trästomme söktes därför en passande lösning – något entreprenören PEAB hittade i Heda Hybridbjälklag.

Läs mer om projektet

Produktbroschyr och EPD

Produktbroschyr

EPD

Spännviddstabell för HHB 101

Byggelementen kan anpassas för en spännvidd upp till 8 meter, med en vertikalhöjd på 485 millimeter.

Spännvidd	Elementhöjd*
4600	305
5000	305
5200	305
5600	350
5800	350
5900	350
6300	395
6500	395
7000	440
7400	440
8000	485

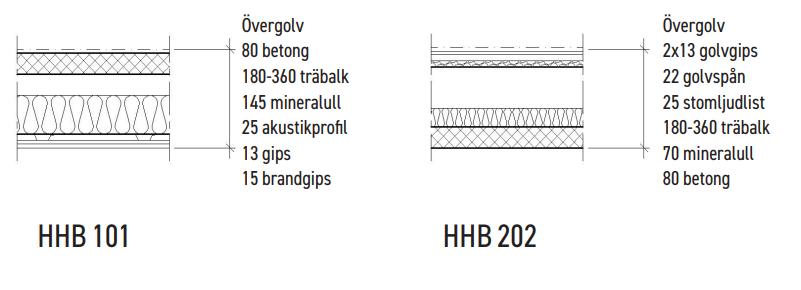

*Gäller för lastkategori A (bostad). För ljudklass B och REI 60 tillkommer 53 mm för komplettering enligt figuren nedan

Boka en projektrådgivning med våra experter.

Vi har över 50 års erfarenhet av rådgivning och skräddarsydda lösningar för trä- och betongstommar i bostadshus och offentliga byggnader. Kontakta oss för rådgivning om hur du kan minska ditt totala klimatavtryck med hjälp av en mer resurseffektiv bjälklagskonstruktion.

Framtiden är Hybrid

Upplev nästa generations bjälklag
